EFX546i Elliptical Fitness Crosstrainer - Anleitung für den Zusammenbau 5

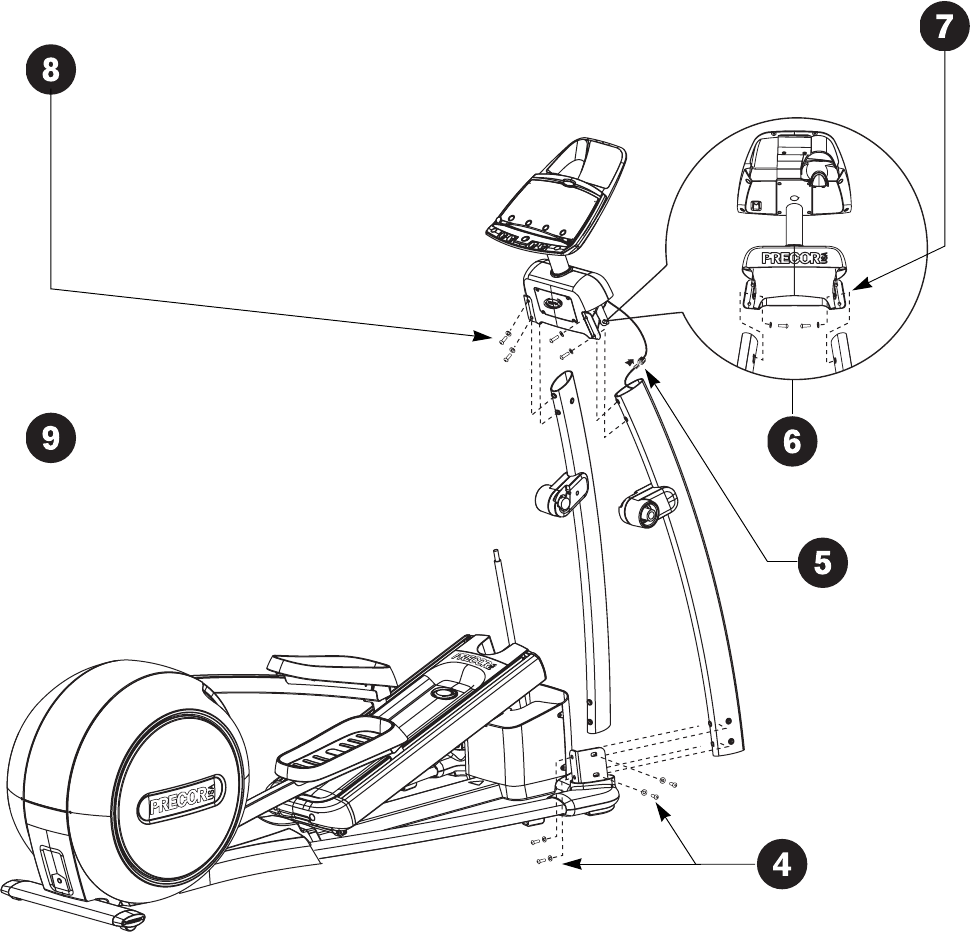

Befestigen Sie die senkrechten Streben mit acht
Halbrundschrauben (A) und acht Beilagscheiben (B) am
Basisrahmen. Ziehen Sie die Schrauben von Hand fest.
Schließen Sie das Kabel an, während Ihr Helfer die
Displaykonsole über den senkrechten Streben hält.
Entfernen Sie das Klebeband, nachdem Sie das Kabel
angeschlossen haben.
Wichtig: Verstauen Sie das überflüssige Kabel in der
senkrechten Strebe.
Während Ihr Helfer die Displaykonsole absenkt, richten
Sie die Halteklammern an der Innenseite der senkrechten
Streben aus.
Befestigen Sie die Displaykonsole an jeder
senkrechten Strebe mit einer Halbrundschraube
(A) und Beilagscheibe (B) an den gegenüber-
liegenden Befestigungslöchern. Ziehen Sie die
Basisbefestigungen vor der Installation der
Displaykonsolenschrauben nicht zu fest.
VORSICHT: Vergewissern Sie sich, dass die
Displaykonsolenschrauben korrekt in den
Befestigungslöchern stecken. Drehen Sie die
Schrauben nicht schräg ins Gewinde. Während der
Installation verursachte Schäden sind durch die
beschränkte Garantie von Precor nicht abgedeckt.
Überprüfen Sie die Ausrichtung, und
installieren Sie die restlichen vier
Displaykonsolenschrauben (A) und vier
Beilagscheiben (B). Befestigen Sie die
Schrauben mit dem ³⁄₁₆-Zoll-
Sechskantschlüssel (H) so, dass die
Baugruppen zusammengehalten werden.
Lassen Sie jedoch noch Raum zum
Nachziehen.
Wenn alle Befestigungen am Gerät
anliegen, fangen Sie unten an, alle
Befestigungen mit den entsprechenden
Werkzeugen festzuziehen. Halten Sie
hierbei die Reihenfolge von Schritt 4 bis
Schritt 8 ein.
Rückansicht
der Konsole
