25

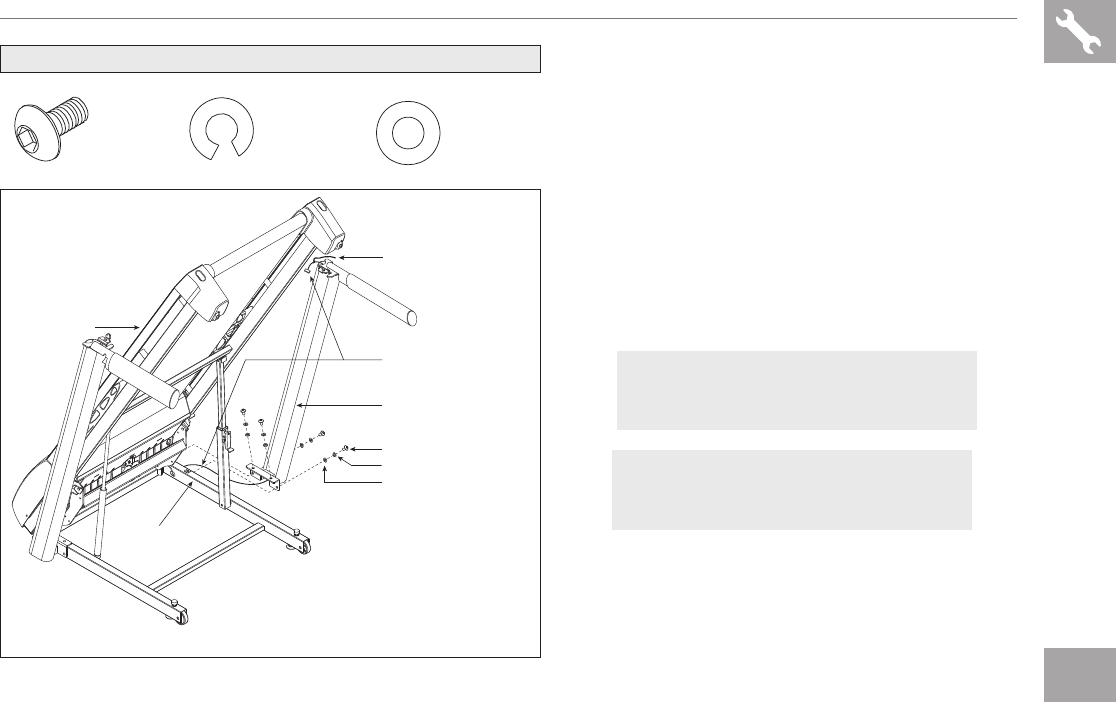

ÉTAPE 2 DE L’ASSEMBLAGE
A Ouvrir le sachet de visserie 2.
B Passer le fil de guidage dans le
montant de console droit. Cela fait, le
bout des câbles de la console doit se
trouver en haut du montant. Détacher le fil de
guidage et le mettre au rebut.
C La plate-forme relevée, fixer le
montant de console droit au bâti
avec 4 boulons (a), 4 rondelles
élastiques (b) et 4 rondelles
plates (c).
A NOTER : Veiller à ne pincer aucun des
câbles lors de l’assemblage du montant
de console droit.
BOULON (A)
20 mm
Quantité : 4
RONDELLE
ÉLASTIQUE (B)
15 mm
Quantité : 4
RONDELLE
PLATE (C)
15 mm
Quantité : 4
CONTENU DU SACHET DE VISSERIE 2 :
BOULONS (A)
RONDELLES ÉLASTIQUES (B)
RONDELLES PLATES (C)
MONTANT DE
CONSOLE DROIT
CÂBLES DE LA CONSOLE
FIL DE GUIDAGE
BÂTI
PLATE-FORME
A NOTER : Ne serrer à fond aucune vis
ni aucun boulon avant d’avoir exécuté
l’étape 4.
