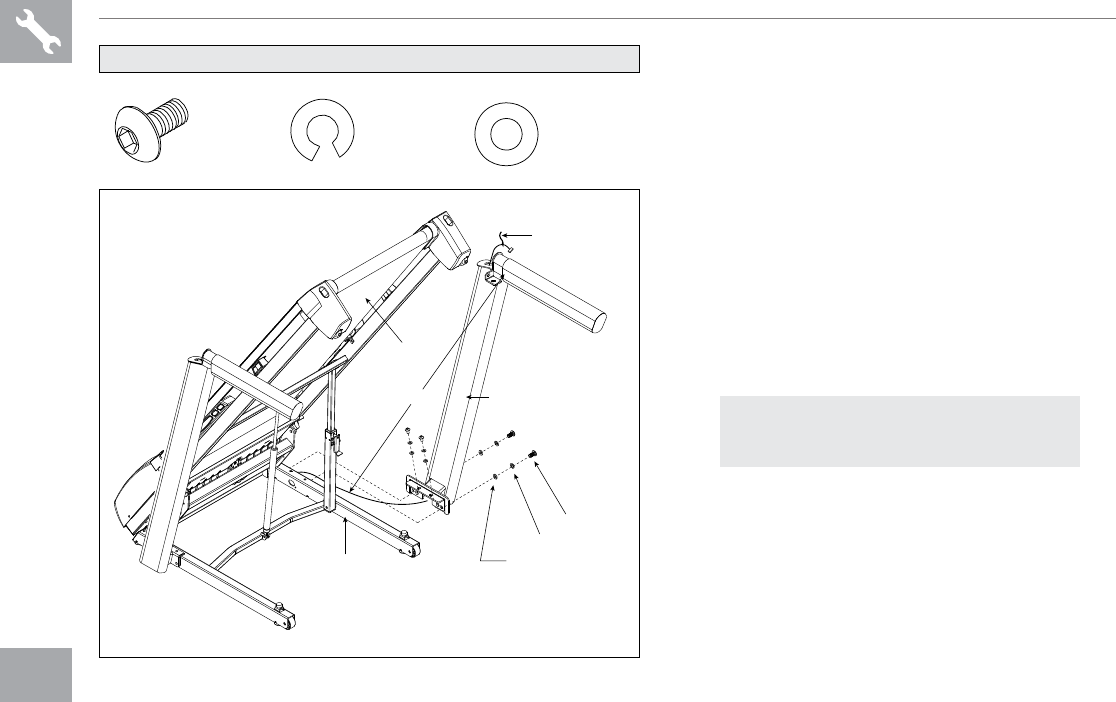

PASO 3 DE ENSAMBLAJE
A Abra la bolsa de tornillería 3.
B Meta el alambre de alimentación del
cable por el poste derecho de la
consola. Una vez que haya pasado todo
el alambre de alimentación del cable a través
del poste, la punta superior del cable de la
consola debe quedar en la parte superior
del poste. Suelte y deseche el alambre de
alimentación.
C Con la plataforma hacia arriba, una
el poste derecho de la consola
al bastidor base con 4 tornillos
(b), 4 arandelas elásticas (c) y
4 arandelas planas (d).
NOTA: Tenga cuidado de no pellizcar algún
cable al ensamblar el poste derecho de la
consola.
TORNILLO (B)
20 mm
Cantidad: 4
ARANDELA
ELÁSTICA (C)
15 mm
Cantidad: 4
ARANDELA
PLANA (D)
15 mm
Cantidad: 4
CONTENIDO DE LA BOLSA DE TORNILLERÍA 3:
TORNILLOS (B)
ARANDELAS ELÁSTICAS (C)
ARANDELAS PLANAS (D)
POSTE DERECHO
DE LA CONSOLA
CABLE DE
LA CONSOLA
ALAMBRE DE
ALIMENTACIÓN
DEL CABLE
BASTIDOR BASE
PLATAFORMA
