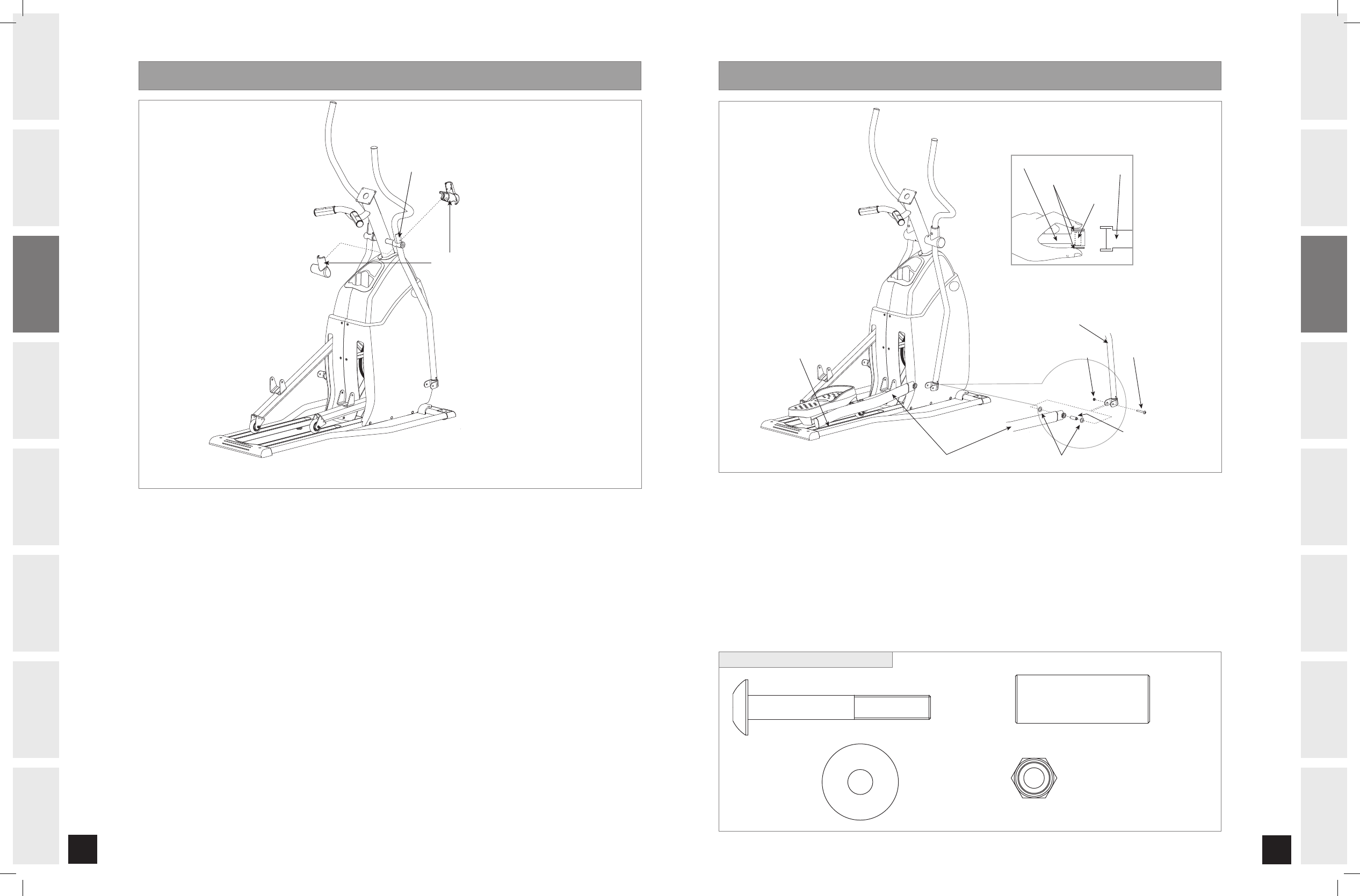

A S S E M B LY ST E P 6
A) Open HARDWARE BAG FOR STEP 6.
B) Slide SPACER (G) into LOWER HANDLEBAR.
C) Place TEFLON WASHERS (F) on either side of SPACER (G). While holding TEFLON WASHERS (F) slide LOWER
LINK ARM into bottom end of LOWER HANDLEBAR.
D) Insert BOLT (E) into LOWER HANDLEBAR and secure using NUT (H).
E) Repeat on other side.
NYLON NUT (H)
INSIDE DIAMETER:
8 mm
Qty: 2
BOLT (E)
60 mm
Qty: 2
SPACER (G)
44 mm axis
Qty: 2
TEFLON WASHER (F)
24 mm
Qty: 4
HARDWARE BAG FOR STEP 6 CONTENTS :
A S S E M B LY ST E P 5
NOTE: There is NO hardware bag for this step.
A) Snap the front and back HANDLEBAR COVERS together onto the UPPER HANDLE BARS.
Note the position of the snap tabs on the covers before snapping into position.
B) Repeat on other side.
HANDLEBAR
COVERS
UPPER HANDLEBAR
GUIDE RAIL
TEFLON WASHERS (F)
LOWER HANDLEBAR
NUT (H) BOLT (E)
LOWER LINK ARM
SPACER (G)
LOWER LINK ARM
SPACER
TEFLON WASHERS
LOWER
HANDLEBAR
