Collegamenti
Se è installato l’adattatore active-through
RGB/COMPONENT BKM-FW12 (non in
dotazione)

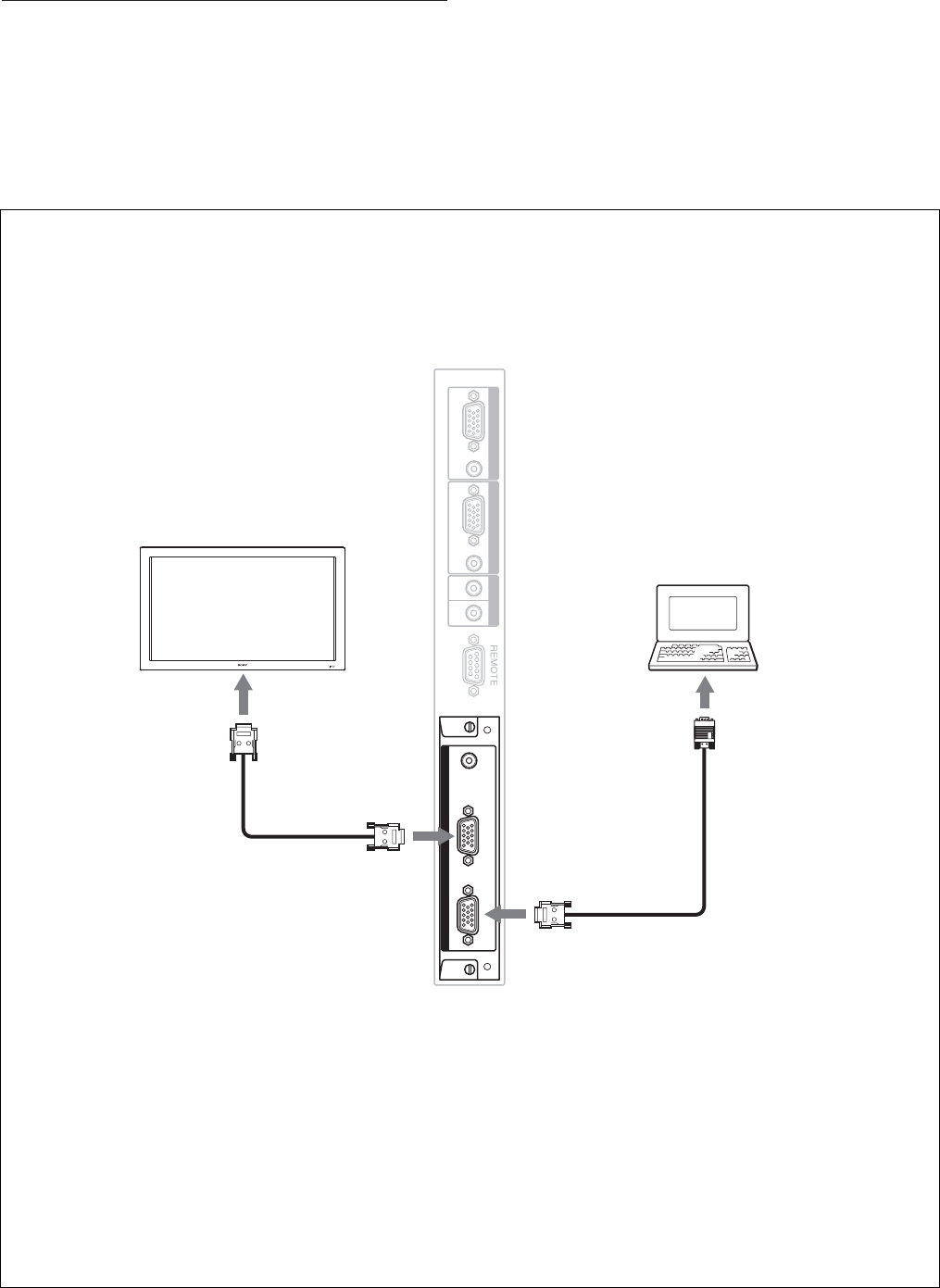

Nel grafico è riportato l’esempio di collegamento del
display quando è installato l’adattatore active-through
RGB/COMPONENT BKM-FW12 (non in dotazione).
INPUT 1
RGB / COMPONENT
AUDIO
INPUT 2
CONTROL S
RGB / COMPONENT
AUDIO
IN OUT
AUDIO
IN
OUT
IN
RGB/COMPONENT THROUGH
Computer
a RGB/COMPONENT IN
FWD-50PX1/50PX1N
a RGB/COMPONENT IN
a RGB/COMPONENT OUT
all’uscita
video
