Raccordements
Lorsque l’adaptateur d’entrée RGB/
COMPONENT BKM-FW11 (non fourni) est
installé

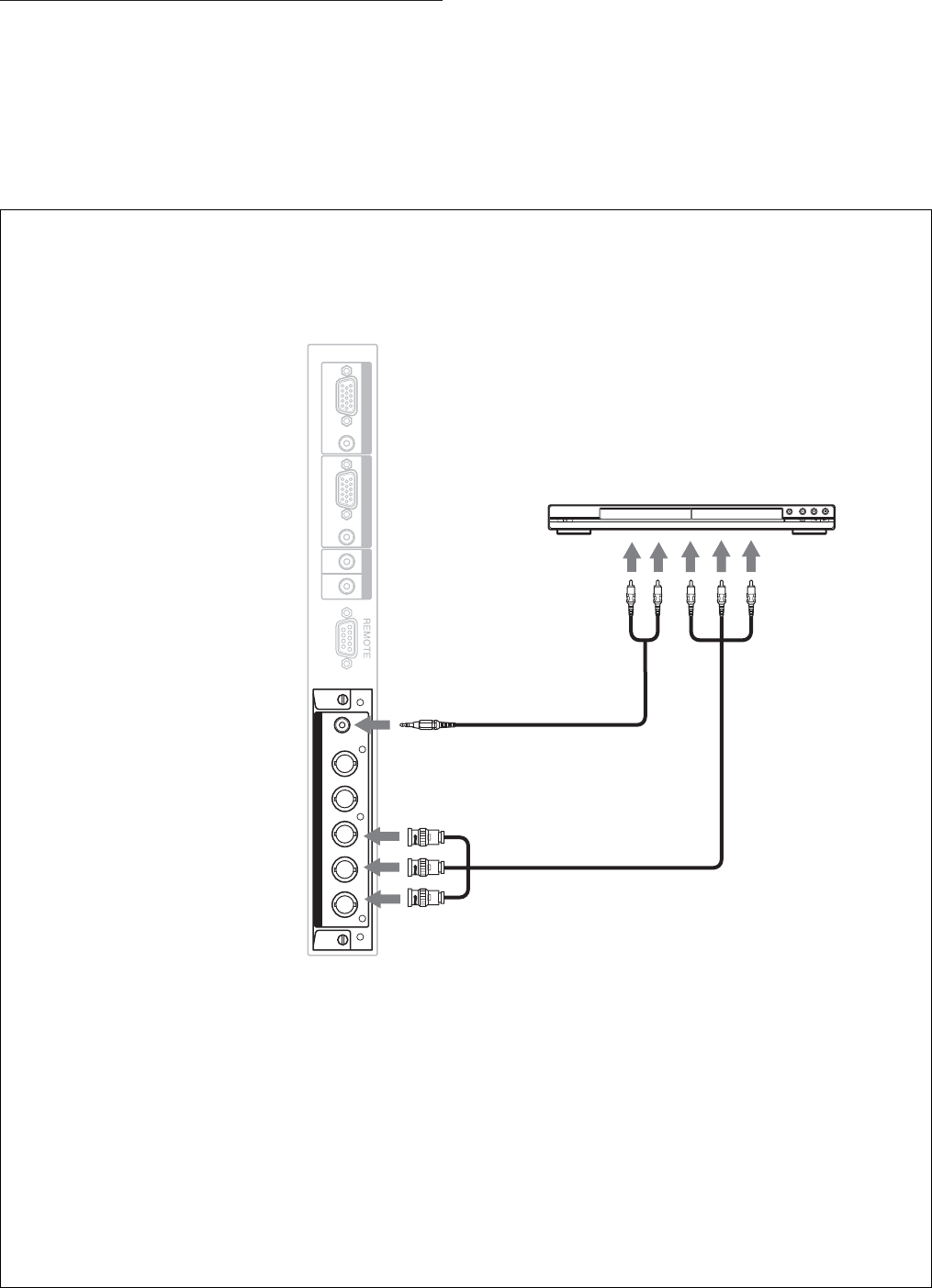

Le schéma illustre un exemple de raccordement de
l’écran avec l’adaptateur d’entrée RGB/
COMPONENT BKM-FW11 (non fourni) installé.
AUDIO
VD HD P
R
/C
R
/R P
B
/C
B
/B Y/G
COMPONENT/RGB INPUT ADAPTOR
INPUT 1
RGB / COMPONENT
AUDIO
INPUT 2
CONTROL S
RGB / COMPONENT
AUDIO
IN OUT
vers AUDIO
vers PR/CR/R PB/CB/B Y/G
Lecteur de disques laser, etc.
vers la sortie
audio
vers la
sortie vidéo
