E-EQ-HX1RG-C-ARC HX1 Reference Guide
Chapter 2 Physical Description and Layout
Components

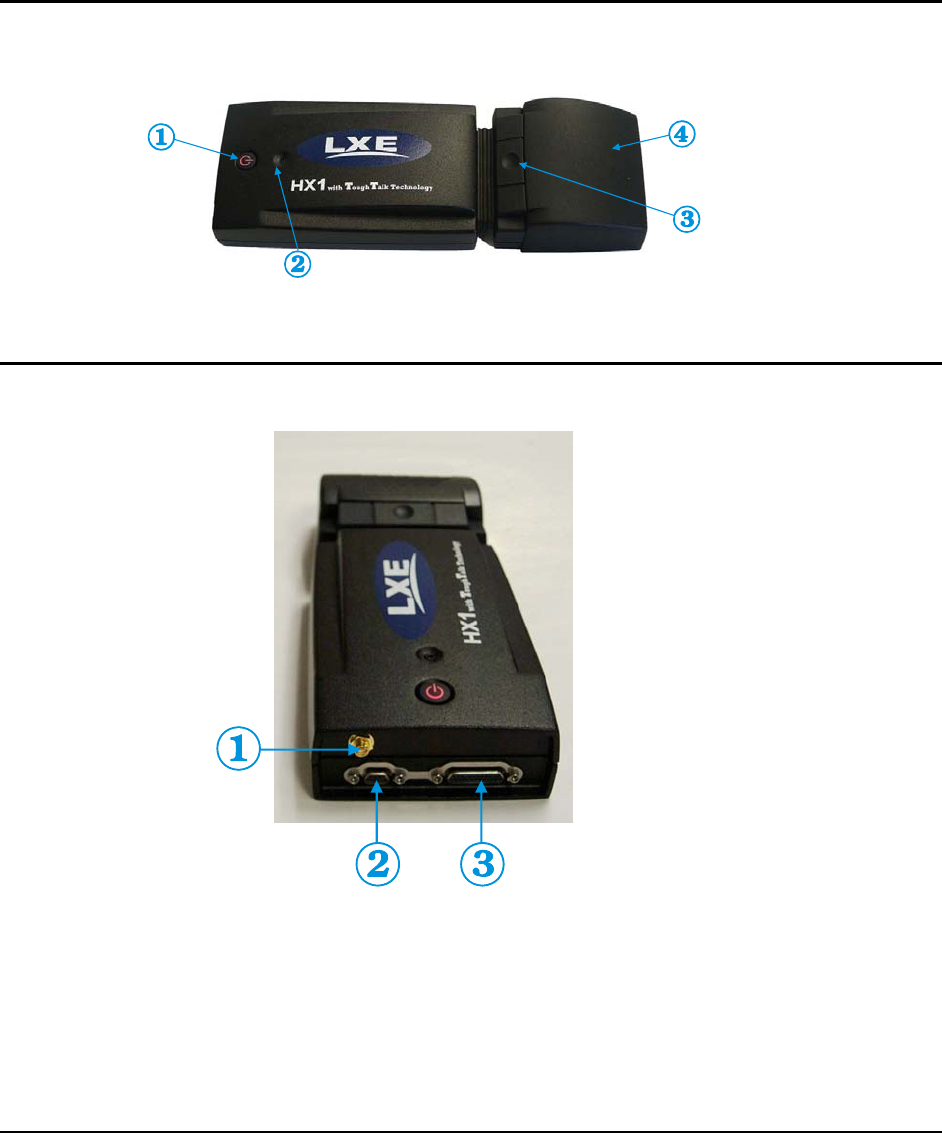

Top View
1. Suspend/Resume
Button with Power
LED
2. Reset Button
3. Battery Release
Button
4. Battery Pack
Figure 2-1 HX1 Components
End View
1. Antenna Connector
2. RS-232 Connector, 9 pin
3. RS-232 Connector, 25 pin
Figure 2-2 HX1 Connectors
