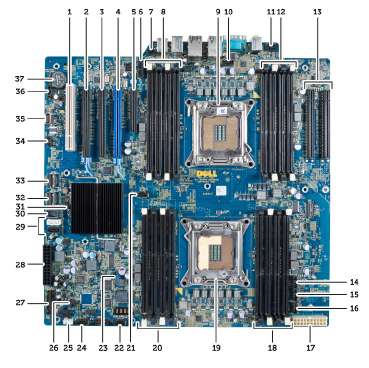

1. Ranhura PCI
2. Ranhura PCIe x16
3. Ranhura PCIe x16 (ligada como x4)
4. Ranhura PCIe x16 (porta gráfica acelerada)
5. Ranhura PCIe de extremidade aberta (ligada como
x4)
6. Conector USB 3.0 do painel frontal
7. Conector do interruptor de intrusão
8. Ranhuras DIMM (só disponíveis quando existe um
segundo processador opcional)
9. Processador
10. Encaixe da ventoinha do processador
11. Conector de áudio do painel frontal
12. Ranhuras DIMM (só disponíveis quando existe um
segundo processador opcional)
13. Ranhuras PCIe X16 (só disponíveis quando existe
um segundo processador opcional)
14. Conector da ventoinha HDD3
15. Conector da ventoinha HDD2
16. Conector 1 da ventoinha do sistema
17. Conector de alimentação 2 de 24 pinos
18. Ranhuras DIMM
19. Processador
20. Ranhuras DIMM
21. Encaixe da ventoinha do processador
22. Conector 2 da ventoinha do sistema
23. Jumper PSWD
24. Conector 3 da ventoinha do sistema
25. Conector do altifalante interno
26. Activação de alimentação remota
27. Conector USB 2.0 do painel frontal
28. Conector de alimentação 1 de 24 pinos
29. Conectores SATA
30. Conector USB 2.0 interno
31. Jumper RTCRST
32. Conector SAS0
33. Conector SAS1
34. Conector do sensor de temperatura da unidade de
disco rígido
35. Conector USB 2.0 interno
36. Conector da ventoinha HDD1
37. Pilha tipo moeda
