Ejemplo de conexión
Refiérase también a la sección “3 Conexiones de sistemas para automóvil” (páginas 14 - 15). Cerciórese
de consultar también la documentación de todos los demás componentes del sistema.

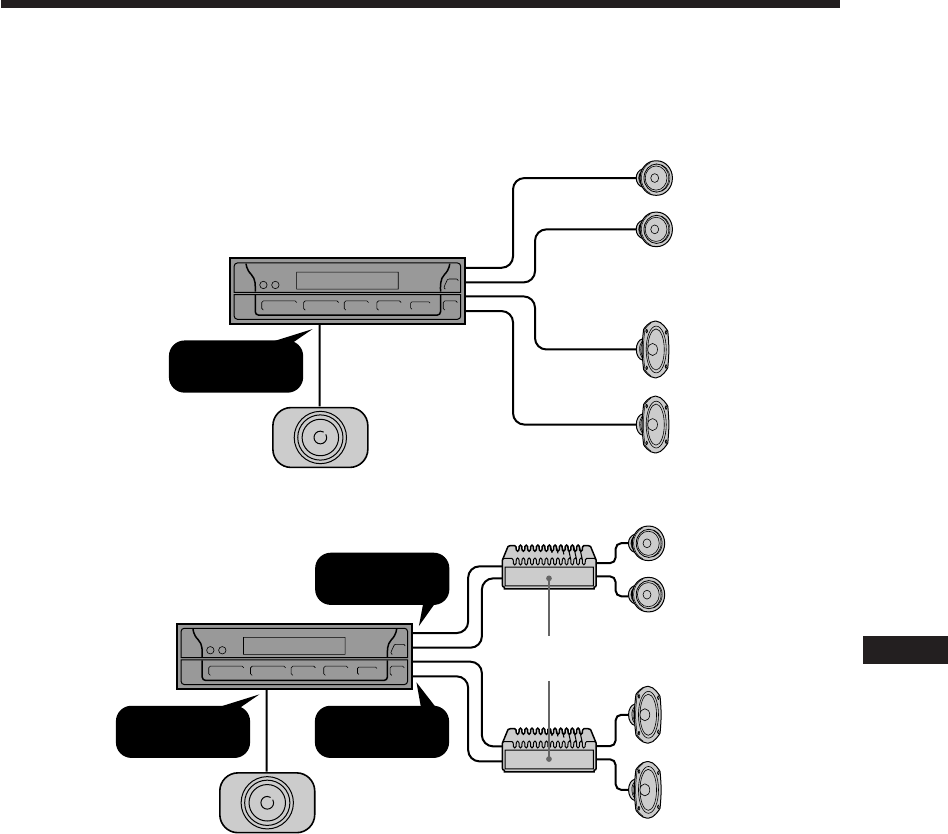

Conexiones de los altavoces
SUB WOOFER
OUT(MONO)
FRONT AUDIO
OUT
SUB WOOFER
OUT(MONO)
REAR AUDIO
OUT
Unidad principal del
Centro de media
Altavoz de
subgraves activo
(opcional)
Altavoces delanteros
(opcionales)
Altavoces traseros
(opcionales)
Unidad principal
del Centro de
media
Altavoz de subgraves
activo (opcional)
Altavoces delanteros
(opcionales)
Altavoces traseros
(opcionales)
Notas
• Cerciórese de conectar el conductor de puesta a masa antes de conectar el amplificador.
• Si conecta un amplificador de potencia opcional y no utiliza el amplificador incorporado, el pitido se desactivará.
Amplificadores
(opcionales)
