Locations and Functions of Parts
Locations and Functions of Parts
Right Side and Left Side
1
1
SDI 1 SDI 2 TEST OUT
OUTPUT PROMPTER REMOTE
12
CRANE TRACKER RET
CONTROL
DC OUT
DC IN
AUDIO IN 1
MIC
LINE
MICOFF
+48V
OFF
+48V
AUDIO IN 2
AES/EBU
LINE

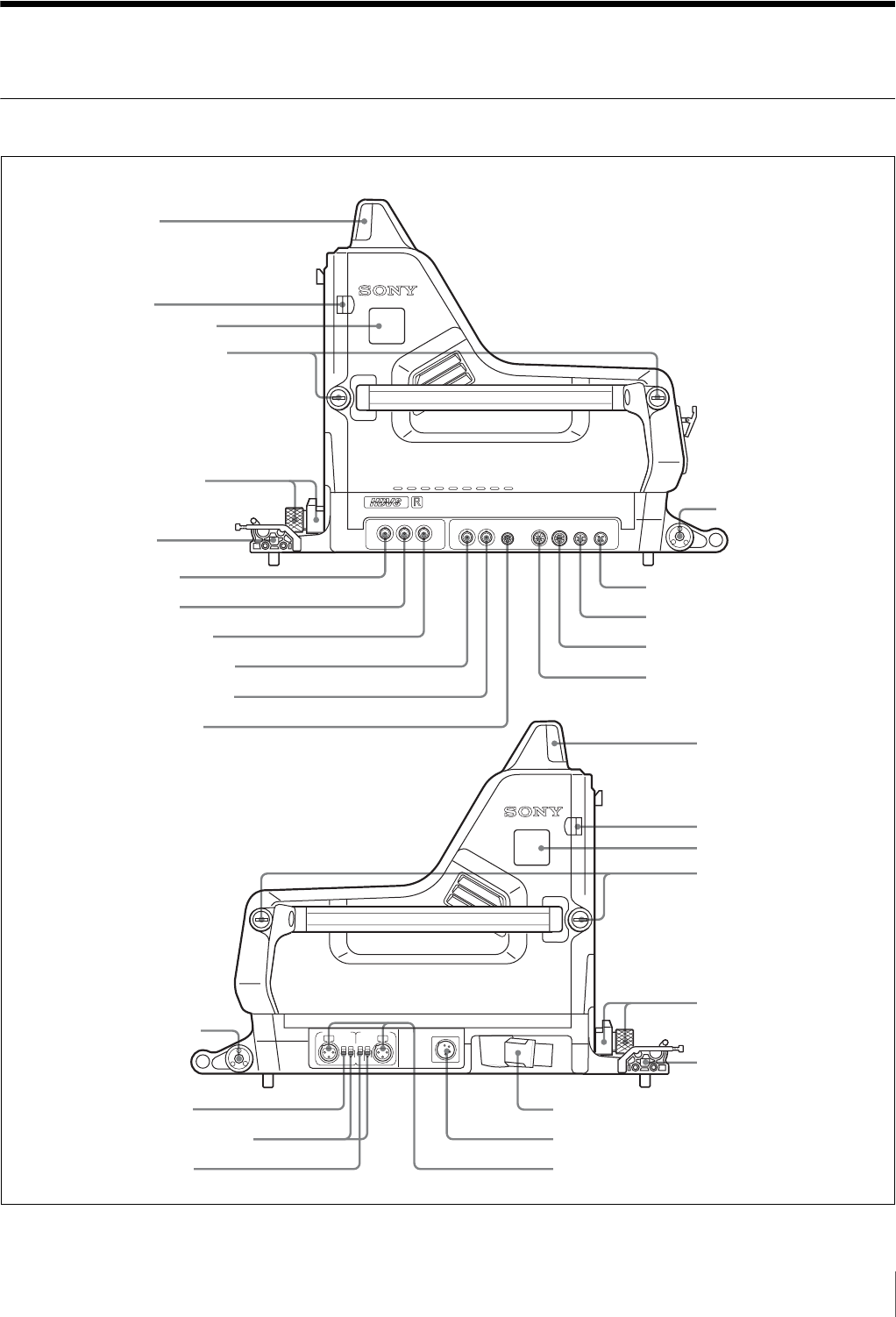

Right side
a Up tally lamp
c Camera number plate
d Side panel lock screws
e Lens lock and knob
f Cable clamp
gAccessory bracket
h SDI 1 connector
j TEST OUT connector
k PROMPTER 1 connector
m REMOTE connector
b Safety lock
n CRANE connector
o TRACKER connector
q DC OUT connector
p RET CONTROL connector
Left side
g Accessory bracket
s Microphone power switches
t AUDIO IN 2 switch
uAUDIO IN 1 and 2 connectors
vDC IN connector
wCCU connector
aUp tally lamp
bSafety lock
cCamera number plate
dSide panel lock screws
r AUDIO IN 1 switch
eLens lock and knob
fCable clamp
i SDI 2 connector
l PROMPTER 2 connector
