5
NL

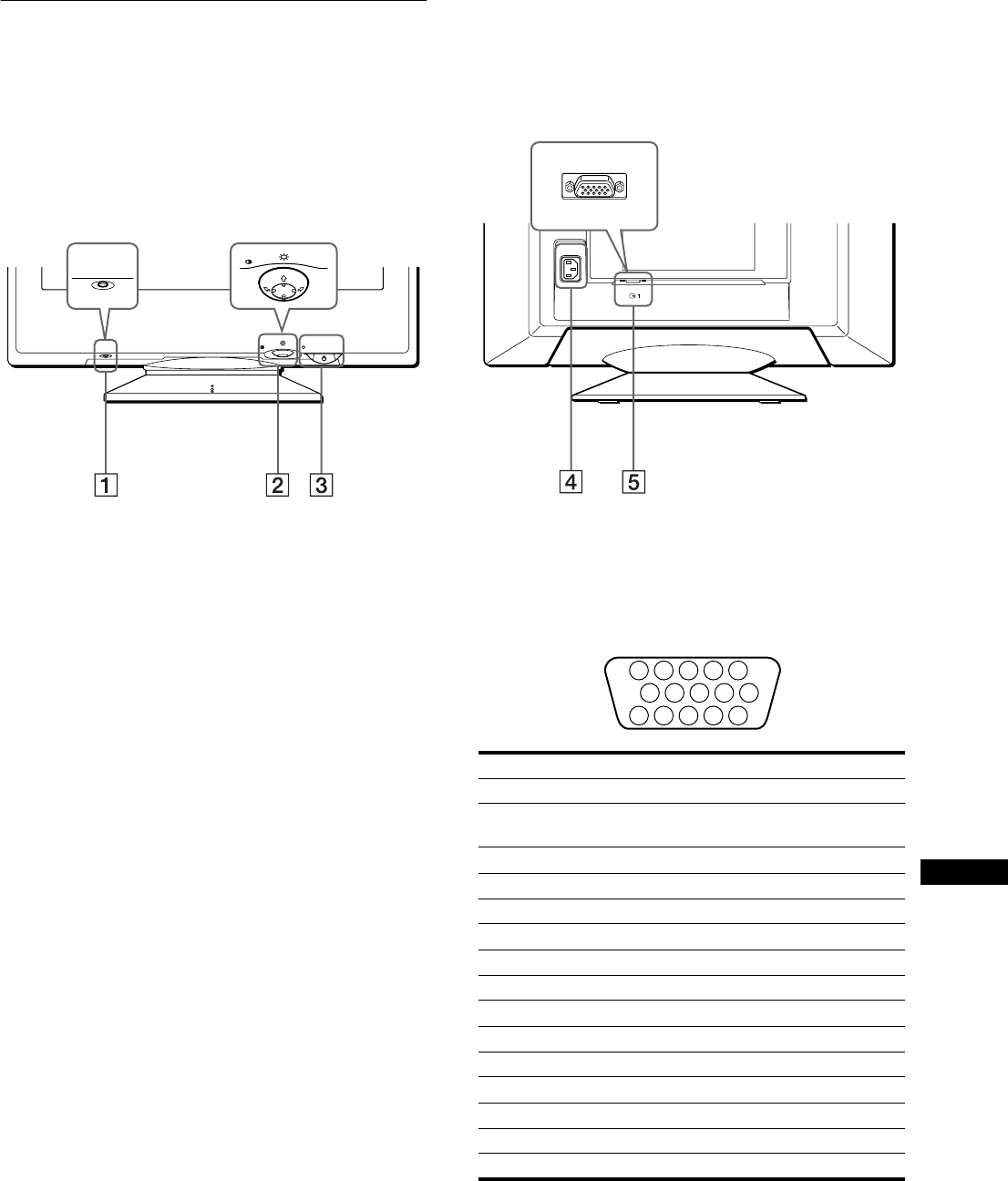

Identificatie van onderdelen en
bedieningselementen
Zie de tussen haakjes aangegeven pagina’s voor nadere
informatie.
1 RESET (terugstel) knop (pagina 14)
Met deze knop herstelt u de fabrieksinstellingen.
2 Regeltoets (pagina 9)
De regeltoets wordt gebruikt om het menu weer te geven en
om monitorinstellingen (o.a. helderheid en contrast) uit te
voeren.
3 1 (aan/uit) schakelaar en indicator
(pagina’s 7, 14, 18)
Met deze knop zet u de monitor aan en uit. De spannings-
indicator licht groen op wanneer de monitor is ingeschakeld
en knippert afwisselend groen en oranje, of licht oranje op
wanneer de monitor in de energiebesparende stand staat.
4 Netsnoeraansluiting AC IN (pagina 6)
Voor het aansluiten van de netspanning op de monitor.
5 Video-ingang (HD15) (y1) (pagina 6)
Deze connector verstuurt RGB videosignalen (0.700 Vp-p,
positief) en sync signalen.
* DDC (Display Data Channel) is een VESA standaard.
MENU
RESET
MENU
RESET
(HD15)
AC IN
AchterzijdeVoorzijde
achterkant
voorkant
Pin nr. Signaal
1Rood
2Groen
(Sync op Groen)
3Blauw
4 ID (Massa)
5 DDC Massa*
6 Rood Massa
7 Groen Massa
8 Blauw Massa
9 DDC + 5V*
10 Massa
11 ID (Massa)
12 Bi-directionele data (SDA)*
13 H. Sync
14 V. Sync
15 Dataklok (SCL)*
