GPS 17x NMEA 2000 Installationsvejledning
Trin 1: Monter GPS 17x-antennen
GPS 17x-antennen kan planmonteres ved at fastgøre den til en 1" OD-standardmarineholder med
gevindstage (14 gevind pr. tomme - medfølger ikke), eller du kan montere antennen under berglas.
Vælg en passende placering på din båd til GPS
17x-antennen. Du sikrer den bedste modtagelse
ved at montere GPS 17x-antennen et sted, hvor der
er klart og frit udsyn til himmelen i alle retninger.
Undgå at montere GPS 17x-antennen, hvor
der er skygge fra bådens overbygning, en
radarantenne eller en mast.
På sejlbåde bør du ikke montere antennen
højt oppe i masten. Dermed undgås fejlagtige
hastighedsaæsninger som følge af, at båden
krænger voldsomt.
Jo tættere på vandet GPS 17x-antennen er
placeret, jo bedre aæsninger vil den give.
Fastgør antennen midlertidigt, der hvor du ønsker at montere den, og kontroller, om den fungerer
korrekt. Hvis du oplever interferens med andre elektriske apparater, skal du nde en ny placering.
Når antennen fungerer korrekt, skal du fastgøre den permanent.

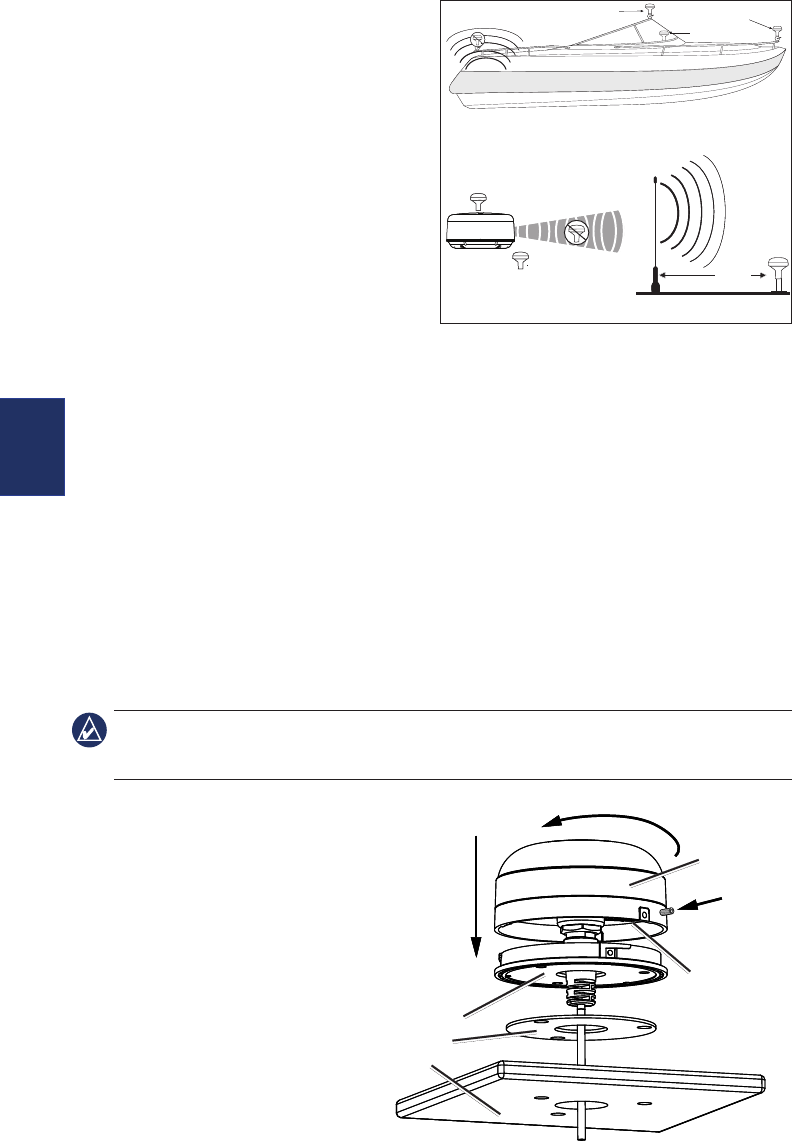

Planmontering af GPS 17x-antennen
1 Brug planmonteringsbeslaget som monteringsskabelon.
Brug en kørner til at markere placeringen af de tre skruer på overaden.
Brug en blyant til at markere hullet til kablet midt i beslaget.
Læg planmonteringsbeslaget væk. Brug ikke planmonteringsbeslaget til at bore igennem.
2. Vælg et borehoved, der passer til monteringsaden, ud fra borehovedoversigten (
side 31), og lav
de tre forboringshuller.
Hvis du monterer GPS 17x på berglas, anbefales det, at du bruger et forsænkningsbor til
at udbore en frigangsforsænkning i det øverste lag af gelcoat (men ikke dybere). Det vil medvirke til, at
gelcoatlaget ikke revner, når du strammer skruerne.
3. Brug en 1" (25 mm) hulsav
til at save kabelhullet i
midten.
4. Placer forseglingsskiven
i bunden af
planmonteringsbeslaget.
Sørg for, at skruehullerne er
ud for hinanden.
5. Brug de medfølgende
M4-skruer til at fastgøre
planmonteringsbeslaget til
monteringsaden.
6. Før NMEA 2000-kablet
gennem 1"- kabelhullet, og
slut det til GPS 17x.
7. Sørg for, at den store
pakning er på plads nederst på GPS 17x-antennen. Sæt antennen på planmonteringsbeslaget
➊, og drej den med uret for at låse den på plads ➋.
8. Fastgør antennen til monteringsbeslaget med den medfølgende M3 sætskrue
➌.
9. Før NMEA 2000-kablet væk fra kilder med elektronisk interferens, og slut det til dit NMEA 2000-
netværk.
•
•
•
•
•
•
•
Radar
VHF-radioantenne
3 ft.
(1 m)
Over - bedst
Under - OK
EMI (elektromagnetisk interferens) fra
motorkomponenter
Bedst
Bedre
God
EMI
Hensyn ved placering af GPS 17x
Radar
VHF-radioantenne
3 ft.
(1 m)
Over - bedst
Under - OK
EMI (elektromagnetisk interferens) fra
motorkomponenter
Bedst
Bedre
God
EMI
Hensyn ved placering af GPS 17x
GPS 17x-
antenne
Planmonteringsbeslag
Forseglingspude
Monterings-
overade
➊
➋
➌
Gummipakning
GPS 17x-
antenne
Planmonteringsbeslag
Forseglingspude
Monterings-
overade
➊
➋
➌
Gummipakning
