Anchor Hocking Glass NAV40GBL-1104 Tent User Manual



12

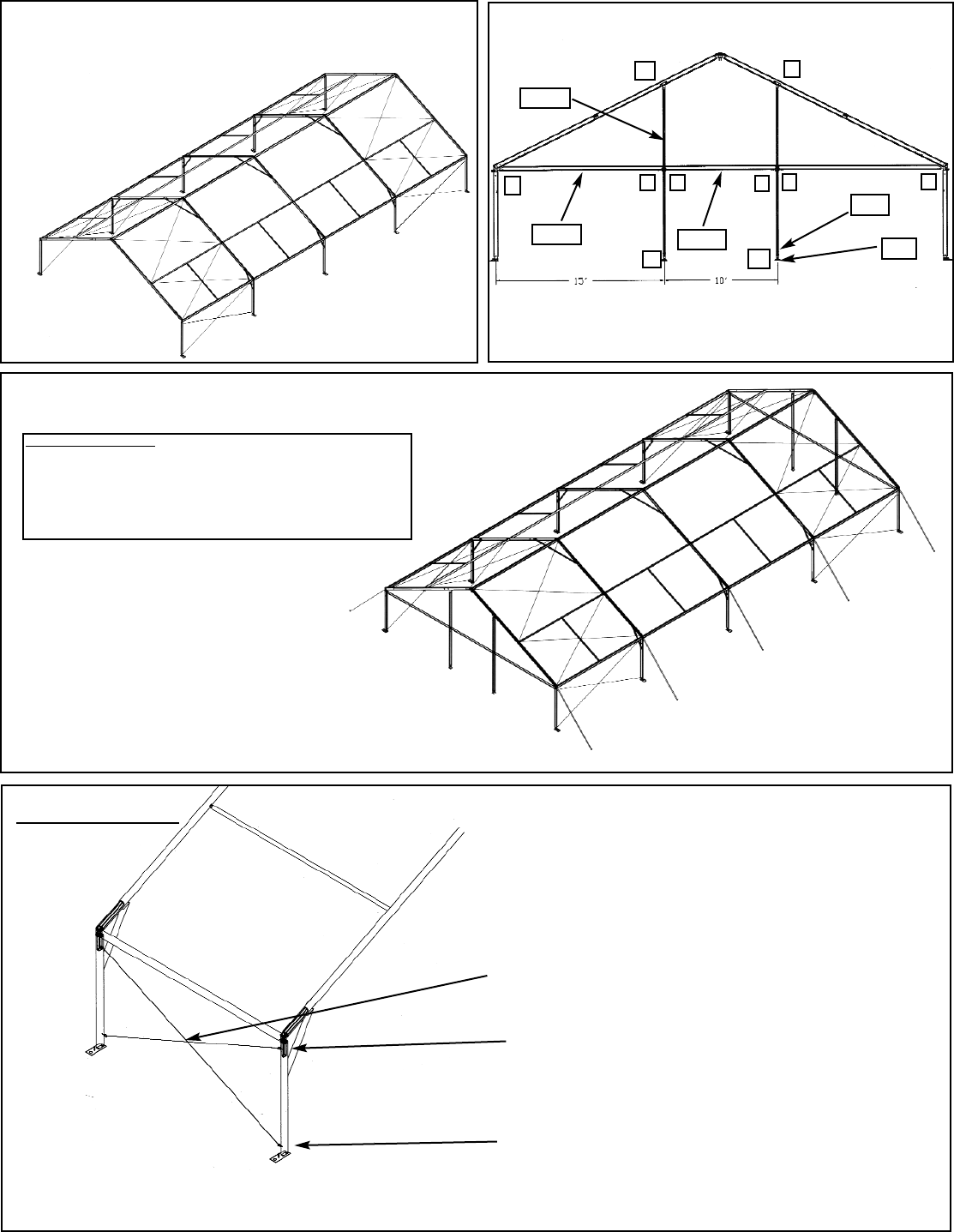

COMPLETING THE TOP FRAME
INSTALLING GABLED END FRAME
INSTALLING GUY WEBS BEFORE INSTALLING FABRIC
STAKING DISCLAIMER: DUE TO VARYING SOIL CONDITIONS AT
EACH INSTALLATION SITE, THE STAKES PROVIDED MAY NOT
MEET THE LOADING REQUIREMENT SHOWN ON THE BLUEPRINT
AND ENGINEERING ANALYSIS. IT IS THE INSTALLERS RESPON-
SIBILITY TO VERIFY THE SOIL CONDITIONS AND PROPER
ANCHORING DEVICES REQUIRED AT EACH SITE TO ENSURE A
SAFE INSTALLATION.
ATTACH GUY WEBS TO EAVE WELDMENTS AND STAKE OUT
AT A 45 DEGREE ANGLE (DISTANCE OUT = HEIGHT OF UPRIGHT,
USUALLY 8 FT. USE 42” STAKES PROVIDED.
STAKE PLATES AT PROPER SPACING
BEFORE INSTALLING THE X-CABLES.
THEN, ADJUST TURNBUCKLES UNTIL
CABLE IS SNUG
X-CABLED BAYS
X-CABLING FROM EAVE TO BASEPLATE (AS
SHOWN) ON BOTH SIDES OF THE STRUCTURE.
SUBSTITUTE BOLTS FOR PINS AT THE TOP OF BOTH
UPRIGHTS. THREADS SHOULD POINT INWARD
TOWARD EACH OTHER. THREAD CABLE EYENUTS
ONTO EACH BOLT TO SECURE THE CABLE.
NAVI-TRAC UNITS 100 FT OR MORE IN LENGTH
MUST HAVE AN X-CABLED BAY (NEAR THE MID-
DLE AND/OR EVENLY SPACED) FOR EVERY 100
FT OF LENGTH.
REMOVE THE NUTS FROM THE BOLTS THAT PIN THE
BASEPLATE TO THE UPRIGHT. TURN THE BOLTS SO
THAT THE THREADS ARE TO THE INSIDE (FACING
EACH OTHER). THREAD THE CABLE EYENUTS ONTO
THE BOLTS TO SECURE THE CABLE.
11-T-a
REPEAT PREVIOUS STEPS UNTIL ALL
BEAMS ARE VERTICAL AND BOTH
END BAYS ARE X-CABLED, AS SHOWN.
INSTALL GABLED END FRAME. MAKE
CONNECTIONS IN THE ORDER SHOWN.
UG-15
1
EW-15
BFW
T-30
2
3
4
5
7
10
9
8
6
EE-10
